Однофазное резервирование

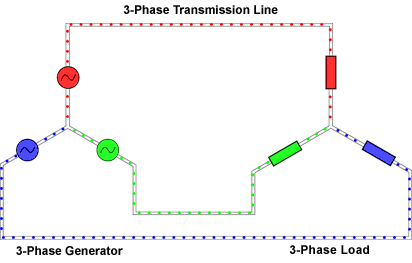

В сети переменного тока электроны перемещаются от генератора к нагрузке и обратно (переменный ток ). В трехфазной сети в каждой фазе ток возникает по очереди.

У трёхфазного генератора 4 провода на выходе – по одному для каждой фазы и общий (нейтральный), соединённый с заземлением.

Для изделий, использующих электроэнергию, ГОСТ 23366-78 оговаривает напряжение 220/380В,а на выводах источников электроэнергии ГОСТ 23366-78 требует уровни ~230/400В. ГОСТ 29322-92 СТАНДАРТНЫЕ НАПРЯЖЕНИЯ, требует использование уровней ~230/400 В. Он распространяется и на "сети" (источники) и на "оборудование" (приемники).Оба стандарта - и ГОСТ 23366-78 и ГОСТ 29322-92 - действующие.

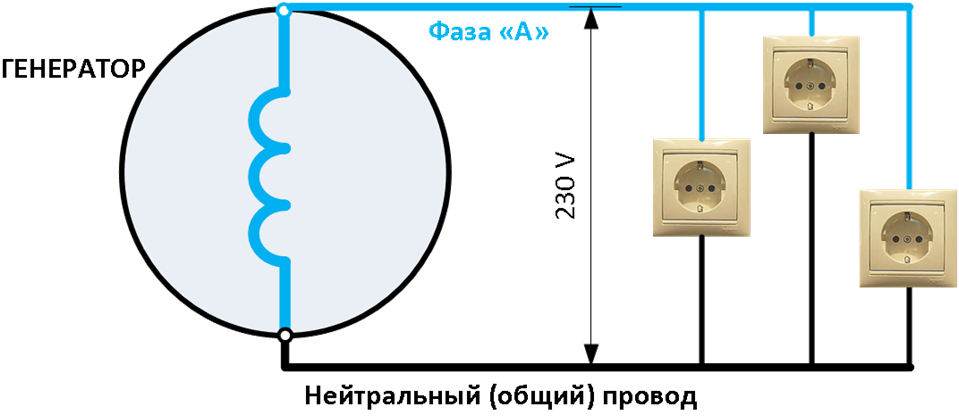

К трёхфазному генератору можно подключить и однофазные и трёхфазные потребители. Напряжение между любой из фаз и нейтралью – 230 вольт, это позволяет использовать трёхфазный генератор для питания обычных потребителей.

При этом, если мощность дизельного генератора 30 кВт, то каждая из трёх фаз рассчитана на 10 кВт. При подключении к любой фазе большей нагрузки – отключится предохранительный автомат генератора. Вывод: использовать трёхфазный генератор для питания только однофазных нагрузок – не удобно (нужно рассчитывать подключаемые нагрузки).

Для таких применений выгодно использовать однофазные промышленные генераторы. Его обмотки рассчитаны на заявленную мощность, и не важно в какую розетку эта нагрузка будет подключена. Генератор такого типа предпочтительней в качестве резервного, если не предполагается снабжать именно тёхфазные нагрузки. Например - электродвигателей (к которым подходит 4 провода)

Как правило, трёхфазное питание используется для трёх разных участков однофазных потребителей, например отдельная фаза для каждого этажа дома. Для подключения в этом случае используется трёхфазный автомат ввода резерва и однофазный генератор.В нормальном режиме каждая ветка электроснабжения питается от своей фазы городской сети

При пропадании городской сети (либо любой из фаз) генератор стартует и подаёт питание на АВР

АВР соединяет вместе все ветки электроснабжения и питает их от генератора
